01. | Triple V21i是為了多種零件加工及工廠自動化生產設計的機床。紀和公司會按照您的要求提供適合的設備到您的工作區域。立柱移動式設計使夾具以及工作臺的安裝更加便捷。 |
02. | 主軸采用高剛性設計，能充分利用功率強大的主軸馬達。 |
03. | 由于是動柱式設計，固定的工作臺使得夾具安裝非常便捷。此外，Triple V21i-S還可以在您的生產線上為機器人和機械手裝置等提供很大的操作空間。 |

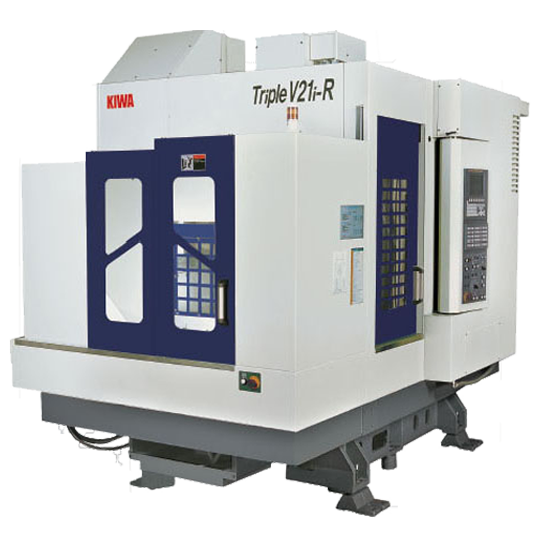

04. | Triple V21i 能提供自動交換工作臺的設備(Triple V21i-R)來提供高產量以及高效率的加工，旋轉工作臺是通過液壓控制,當夾具或工作臺需要液壓時，不需要再額外增加液壓?jiǎn)卧?/span> |
| 項目 | Triple V21i-S | Triple V21i-R | |
| 工作范圍 | 行程（X/Y/Z) | 610/410/510 mm | |
| 主軸端至工作臺面 | 150-660 mm | ||
| 主軸中心至立柱 | 40 mm | ||
| 地面至工作臺面 | 925 mm | ||
| 主軸 | 主軸錐度 | 7/24 Taper NT No.40 | |
| 主軸最高轉速 | 10,000min-1（OP.12,000min-1) | ||
| 主軸功率 | 11/15KW | ||
| 工作臺 | 工作臺尺寸 | 820 x450mm | 820x410mm |
| 臺面形狀 | 3個寬18，間距125mm的T型槽 | 45-M16,間距80mm | |
| 臺面數量 | 1 | 2 | |
| 臺面承重 | 600kg | 300kg x 2 | |
| 臺面交換時間 | / | 8秒 | |
| 臺面旋轉方式 | / | 旋轉 | |
| 刀庫 | 換刀形式 | 機械手換刀 | |
| 刀柄形式 | MAS BT40 | ||
| 刀具容量 | 24T(OP.30T) | ||
| 最大刀具直徑（相鄰滿/空） | φ95mm/φ160mm | ||
| 最大刀具長度 | 245mm | ||
| 最大刀具重量 | 7kg | ||
| 換刀時間 T-T/C-C | 1.3/4.0 秒 | ||
| 移動速度 | 快移速度 | 40,000mm/min | |
| 進給速度 | 30,000mm/min | ||
| 機床尺寸 | 占地面積（不含排屑器） | 2,380 x 2,457mm | 2,380 x 3,060mm |
| 機床重量 | 5,600kg | 7,100kg | |
| 控制系統 | FANUC 0i-MF Plus | ||
